Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Ventiel: | CF8 | bal: | CF8 |
---|---|---|---|
Seat-materiaal: | ptfe | standaard: | ANSI |
Maat: | 1/2 " ~8“ | Structuur: | Volledige Haven |
Hoog licht: | cf8m kogelklep,de kogelklep van het flenseind |

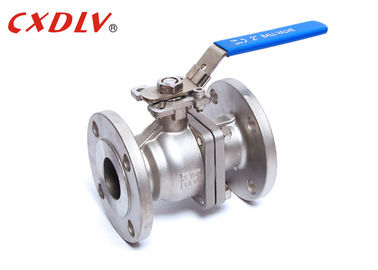

De normale Druk voorzag De Hefboom150lb DN50 Hoog Platform van een flens van het Kogelklephandvat
Specificaties
150LB Kogelklep
Toepasselijke Normen:
- Ontwerp en Productie: GB12237-89
- Verbinding: JB/T79
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: GB/T13927-1992
Groottewaaier:
- 1/2 " ~8“
Drukclassificatie:
- ASME-CL, 150, 300
Temperatuurwaaier:
- -20°C~185°C
* Klasse 150LB Kogelklep van de de Flens de Volledige Haven van het 2 stukroestvrije staal
De van een flens voorzien Kogelkleppen hebben een verschillend verbindingstype dan de andere kogelkleppen die wij hebben gedragen. Betekende om met een andere van een flens voorzien verbinding worden gekoppeld, staan de kleppen voor het gemakkelijkere schoonmaken en vervanging toe.
Druk | Grootte | φD | L | φE | φB | φC | T | F | N-Φh | H | H1 | W | M | P |
Class150 | 1/2“ | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4“ | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1“ | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4“ | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2“ | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2“ | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2“ | Meer Specificaties, contacteren vrij ons | |||||||||||||
3“ | ||||||||||||||
4“ | ||||||||||||||
5“ | ||||||||||||||
6“ | ||||||||||||||
8“ |
Kort Inleiding
De structuur van de drijvende kogelklep drijft. Onder de actie van de middelgrote druk, kan de bal een bepaalde verplaatsing produceren en tegen de het verzegelen oppervlakte op het afzeteind drukken om het verzegelen van het afzeteind te verzekeren.
De drijvende kogelklep heeft een eenvoudige structuur en goede die het verzegelen prestaties, maar de lading van de bal aan het werkende middel allen wordt onderworpen wordt overgebracht aan de afzet verzegelende ring, zodat is het noodzakelijk om te overwegen of het verzegelende ringsmateriaal de werkende lading van het sferische middel kan weerstaan. Deze structuur wordt wijd gebruikt in middelgrote en lage drukkogelkleppen.
Sterkte
1. Gemakkelijk, snel te werken, van volledig open aan hoogtepunt te openen en te blokkeren zolang geroteerde 90 °, gemakkelijk om over lange afstanden te controleren.
2. het onderhoud is geschikt, is de kogelklep eenvoudig in structuur, is de verzegelende ring over het algemeen actief, en het is geschikt te demonteren en te vervangen.
13. Wanneer volledig open of volledig gesloten, de het verzegelen oppervlakte van de bal en de klepzetel van het middel worden geïsoleerd. Wanneer het middel overgaat, zal het geen erosie van de het verzegelen oppervlakte van de klep veroorzaken.
Modelselectie
2PC volledige Haven Drijvende Kogelklep
Norm | ANSI | GB | JIS | DIN |
Druk | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
