Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Ventiel: | CF8 | bal: | CF8 |
---|---|---|---|
Seat-materiaal: | ptfe | standaard: | ANSI |
Maat: | 1/2 " ~8“ | Structuur: | Volledige Haven |
Hoog licht: | cf8m kogelklep,de kogelklep van het flenseind |

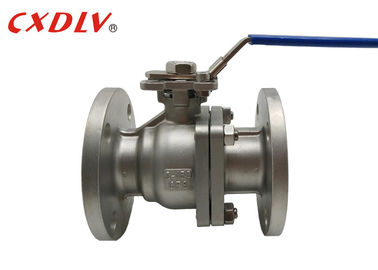

Klassen150lb CF8 Roestvrij staal Van een flens voorzien Kogelklep 2 Duim die door Handvat werkt
Specificaties
Gietende Drijvende Kogelklep
Toepasselijke Normen:
- Ontwerp en Productie: GB12237-89
- Verbinding: JB/T79
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: GB/T13927-1992
Groottewaaier:
- 1/2 " ~8“
Drukclassificatie:
- ASME-CL, 150, 300
Temperatuurwaaier:
- -20°C~185°C
* Klasse 150LB Kogelklep van de de Flens de Volledige Haven van het 2 stukroestvrije staal
De van een flens voorzien Kogelkleppen hebben een verschillend verbindingstype dan de andere kogelkleppen die wij hebben gedragen. Betekende om met een andere van een flens voorzien verbinding worden gekoppeld, staan de kleppen van Th e voor het gemakkelijkere schoonmaken en vervanging toe.
Druk | Grootte | φD | L | φE | φB | φC | T | F | N-Φh | H | H1 | W | M | P |
Class150 | 1/2“ | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4“ | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1“ | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4“ | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2“ | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2“ | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2“ | Meer Specificaties, contacteren vrij ons | |||||||||||||
3“ | ||||||||||||||
4“ | ||||||||||||||
5“ | ||||||||||||||
6“ | ||||||||||||||
8“ |
Kort Inleiding
De structuur van de drijvende kogelklep drijft. Onder de actie van de middelgrote druk, kan de bal een bepaalde verplaatsing produceren en tegen de het verzegelen oppervlakte op het afzeteind drukken om het verzegelen van het afzeteind te verzekeren.
De drijvende kogelklep heeft een eenvoudige structuur en goede het verzegelen prestaties, maar de lading van de bal die aan het werkende middel allen wordt onderworpen wordt overgebracht aan de afzet verzegelende ring, zodat is het noodzakelijk om te overwegen of het verzegelende ringsmateriaal de werkende lading van het sferische middel kan weerstaan. Deze structuur wordt wijd gebruikt in middelgrote en lage drukkogelkleppen.
De sterkte van Kogelklep
1. De vloeibare weerstand is klein, en de full-bore kogelklep is bijna zonder stroomweerstand.
2. Eenvoudige structuur, kleine grootte en lichtgewicht.
3. Het heeft twee verzegelende gezichten, en het verzegelende oppervlaktemateriaal van de kogelklep wordt wijd gebruikt in diverse plastieken, en heeft goede het verzegelen prestaties en kan het volledige verzegelen bereiken. Het is ook wijd gebruikt in vacuümsystemen.
Modelselectie
2PC volledige Haven Drijvende Kogelklep
Norm | ANSI | GB | JIS | DIN |
Druk | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
