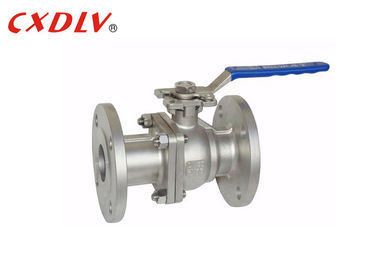

De elektrische Actuator Einden van de de Kogelklep Dubbele Flens van de Hoge druk Volledige Haven Tweedelige
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q41F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1PC |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Triplexgevallen volgens Verschillende Kleppenstructuur |
| Levertijd: | 5~25 het Werkdagen |
| Betalingscondities: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500pcs/mon |
|
Gedetailleerde informatie |
|||
| Materiaal van de klep: | CF8 | Stoelmateriaal: | PTFE |
|---|---|---|---|
| Druk: | PN40 | Grootte: | DN15~DN200 |
| Certificaat: | ce | Standaard: | GB |
| Markeren: | cf8m kogelklep,de kogelklep van het flenseind |
||
Productomschrijving
Elektrische Actuator Hogedruk Volle Poort Tweedelige Kogelkraan Dubbele Flens Einden
Specificaties
Hoge Platform Kogelkraan
Toepasselijke Normen:
- Ontwerp en Fabricage: GB12237-89
- Aansluiting: JB/T79
- Brandproef: API607 4e 1993
- Test en Inspectie: GB/T13927-1992
Maatbereik:
- DN15~DN200
Drukclassificatie:
- GB PN16 PN25 PN40
Temperatuurbereik:
- -20°C~185°C
Kogelkraan, het openings- en sluitende element (bol) wordt aangedreven door de klepsteel en draait rond de as van de kogelkraan. Het kan ook worden gebruikt voor vloeistofregeling en -controle. De meerwegkogelkraan kan niet alleen flexibel de samenvoeging, splitsing en stroomrichtingomschakeling van het medium regelen, maar kan ook elke kanaal afsluiten en de andere twee kanalen verbinden.
| PN(Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Neem vrijblijvend contact met ons op | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Toepassing
Kogelkranen worden veel gebruikt in aardolieraffinage, langeafstandspijpleidingen, chemische, papier-, farmaceutische, waterbouwkundige, elektrische, gemeentelijke, staal- en andere industrieën.
Voordeel
1. Kleine vloeistofweerstand: pneumatische kogelkraan heeft de kleinste vloeistofweerstand van alle klepclassificaties, zelfs de pneumatische kogelkraan met verminderde diameter, de vloeistofweerstand is vrij klein.
2. Steelafdichting is betrouwbaar: Omdat de klepsteel alleen draait en niet op en neer beweegt, is de pakkingafdichting van de klepsteel niet gemakkelijk te breken en neemt de afdichtingscapaciteit toe met de toename van de mediumdruk.
3. De afdichtingsprestaties van de klepzitting zijn goed: de afdichtingsring gemaakt van elastisch materiaal zoals PTFE is gemakkelijk af te dichten en de klepafdichtingscapaciteit van de pneumatische kogelkraan neemt toe met de toename van de mediumdruk.
Modelselectie
Hogedruk Kogelkraan
| Standaard | ANSI | GB | JIS | DIN |
| Druk | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Materiaal | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Hoge Platform Model 2) Handvat Model | |||
