Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Lichaamsmateriaal: | SS304 SS316 | balmateriaal: | CF8, CF8M |
|---|---|---|---|
| Seat-materiaal: | ptfe | Structuur: | Wafer Ball Valve |
| Maat: | DN15 ~ DN200 | model: | Q71F |
| Hoog licht: | cf8m kogelklep,Kogelkraan van roestvrij staal |
||

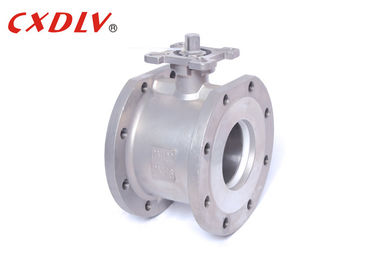

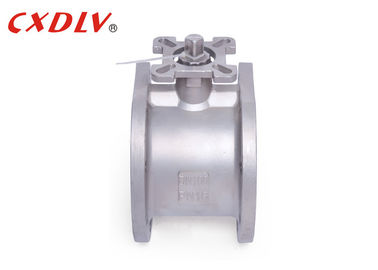

Q71F wafeltje van het de KogelklepKoolstofstaal van het 3 duimroestvrije staal De Modelklep van Italië
Producteigenschappen
1PC wafeltjeKogelklep
Toepasselijke Normen:
- Ontwerp en Productie: GB/T12237/1989
- Verbinding: JB/T79
- Vuurvaste Test: GB/T13927 - 1992
Groottewaaier:
- DN15 ~ DN200
Nominale Druk:
- 1.6 ~ 4,0 MPa
Temperatuurwaaier:
- - 20 °C ~ 350 °C
De wafeltjeKogelklep met eenvoudige structuur, kleine grootte en lichtgewicht, meer, bestaat slechts uit een paar delen. Voorts kan het snel worden in werking gesteld door te roteren 90°, en het punt is met goede vloeibare controlekenmerken. Wanneer de kogelklep in de volledig open positie is, is de dikte van de klepplaat de enige die weerstand wanneer het middel door het kleplichaam vloeit, zodat is de drukdaling door de klep wordt geproduceerd klein.
| Grootte | φd | φR | φC | φD | R | T | L | |
| 15 | 1/2“ | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4“ | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1“ | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4“ | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2“ | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2“ | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2“ | 63.5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3“ | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4“ | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5“ | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6“ | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Toepassing
De wafeltjeKogelklep wordt wijd gebruikt in: chemisch, petrochemisch, het uitsmelten, geneesmiddel, voedsel en andere industrieën in SO2, stoom, lucht, gas, ammoniak, Co2-gas, olie, water, pekel, loog, zeewater, salpeterzuur, zoutzuur, zwavelzuur, fosforzuur het middel als regelend en afgesloten apparaat op de pijpleiding wordt gebruikt.
Sterkte van Kogelklep
1. Het unieke ontwerp van de zonderlinge merken de frictionless transmissie tussen de het verzegelen oppervlakten, die de levensduur van de klep verlengt.
2. De elastically zetel door torsie wordt geproduceerd die.
3. Het ingenieuze wigontwerp maakt de klep een strakkere en strakkere automatische het verzegelen functie, met compensatoir en nul lekkage tussen de het verzegelen oppervlakten hebben.
4. Kleine grootte, lichtgewicht, lichtgewicht en gemakkelijk te installeren.
5. De pneumatische en elektrische apparaten kunnen volgens gebruikersvereisten worden gevormd om aan de behoeften van afstandsbediening en programmacontrole te voldoen.
6. Het materiaal van de vervangingszetel kan op een verscheidenheid van media worden toegepast.
Modelselectie
Wafeltjekogelklep
| Modelleer Nr | Werkdruk /Mpa |
Toepasselijke Temperatuur /℃ |
Toepasselijk Middel |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxyderend Corrosief Middel | |
| Q71F-25Ti | 2.5 | Oxyderend Corrosief Middel |
