Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Lichaamsmateriaal: | SS304 SS316 | balmateriaal: | CF8, CF8M |
---|---|---|---|
Seat-materiaal: | ptfe | standaard: | GB, ANSI, JIS, DIN |
Maat: | DN15 ~ DN200 | Druk: | 10K 20K |
Hoog licht: | cf8m kogelklep,de kogelklep van het flenseind |

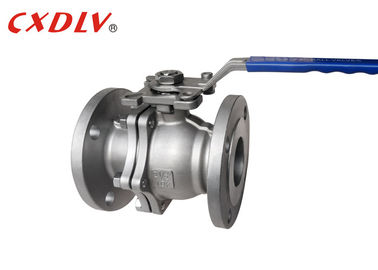

De Kogelklep ISO5211 van JIS 20K 2PC Direct het Opzetten Stootkussen Uit gegoten staal voor Motor
Specificaties
Kogelklep
Toepasselijke Normen:
- Ontwerp en Productie: ASME B16. 34, API608
- Verbinding: JIS B2212 ~ B213
- Test en Inspectie: JIS B2003, API6D
- De Afmeting van aangezicht tot aangezicht: JIS B2002
Groottewaaier:
- DN15 ~ DN200
Drukclassificatie:
- JIS 10K 20K
Temperatuurwaaier:
- - 20 °C ~ 185 °C
Wordt het de kogelklep openings en sluitende deel (bal) gedreven door de klepstam en roteert rond de as van de klepstam. Het wordt hoofdzakelijk gebruikt om het middel in de pijpleiding af te snijden of aan te zetten, en kan ook voor vloeibare regelgeving en controle worden gebruikt. Het gebruiksmodel heeft de voordelen van compacte structuur, het betrouwbare verzegelen, eenvoudige structuur en geschikt onderhoud, en de het verzegelen oppervlakte en de sferische oppervlakte zijn vaak in een gesloten staat, die niet gemakkelijk door het middel wordt geërodeerd, en gemakkelijk is te werken en te handhaven.
Druk | Grootte | φD | L | φE | φB | φC | T | F | N-Φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Contacteer vrij ons | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Toepassing
Geschikt voor algemene werkende media zoals water, oplosbare, zure en aardgas, maar ook geschikt voor middel met ruwe arbeidsvoorwaarden, zoals zuurstof, waterstofperoxyde, methaan en ethyleen, die wijd in diverse industrieën worden gebruikt.
Sterkte
1. De vloeibare weerstand is klein: de dwarsdoorsnede van de verbindingspijp tussen het gebied en het kleplichaam is gelijk, en de sferische passage wordt verbonden door een cirkelboog, en de middelgrote passen door het gebied, en de vloeibare weerstand is klein.
2. Goede het verzegelen prestaties: De klepzetel keurt PTFE-materiaal met bepaalde elastische misvorming goed en met hoge weerstand, die goede het verzegelen prestaties bereikt en de stabiliteit van de klep verzekert.
3. Lange levensduur: de klepkern en het licht die het halsmateriaal zien worden gemaakt van Austenitic roestvrij staal, en het materiaal van de klepzetel wordt gemaakt van PTFE, die goede corrosieweerstand kan bereiken en de levensduur van de klep verlengen.
Modelselectie
2PC volledige Haven Drijvende Kogelklep
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
