Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Het lichaam: | Roestvrij Staal | bal: | CF8, CF8M |
---|---|---|---|
Seat-materiaal: | ptfe | standaard: | GB, ANSI, JIS, DIN |
Maat: | 1/2 " ~8“ | Druk: | normale |
Hoog licht: | cf8m kogelklep,Kogelkraan van roestvrij staal |

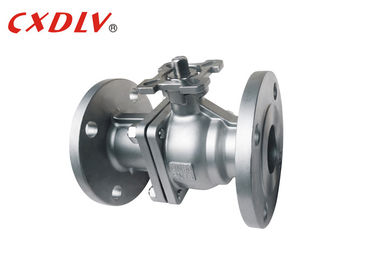

Dubbel Van een flens voorzien De Kogelklepiso5211 Stootkussen van DIN met Handvat of Actuator
Specificaties
DIN Gegoten Drijvende Kogelklep
Toepasselijke Normen:
- Ontwerp en Productie: DIN 3357/1,2EN12516-1
- Verbinding: DIN2542~DIN2545, En1092
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: DIN3230/3, En12266
Groottewaaier:
- 1/2 " ~8“
Drukclassificatie:
- DIN PN10 PN16 PN25 PN40
Temperatuurwaaier:
- -20°C~185°C
PN (Mpa) | DN | L | φE | φB | φC | T | F | N-Φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NIET | 11 | NIET | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NIET | 125 | NIET | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NIET | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NIET | 125 | 140 |
Toepassing
* De brede waaier van toepassingen, van klein aan een paar millimeter in diameter, grote meters, van hoog vacuüm aan hoge druk kan worden toegepast.
* Zijn de kogelkleppen wijd gebruikt in aardolie, chemisch product, machtsgeneratie, document, kernenergie, luchtvaart, raket en andere afdelingen, evenals dagelijks leven van mensen.
Voordeel
1. De vloeibare weerstand, de coëfficiënt van de pijpweerstand met dezelfde lengte is gelijk.
2. Eenvoudige structuur, kleine grootte, lichtgewicht.
3. Het dichte en betrouwbare materiaal van de klep verzegelende oppervlakte gebruikte plastiek, die en is wijd gebruikt in het vacuümsysteem wijd verzegelen.
4. Gemakkelijk te werken, snel openend en sluitend, van volledig open aan volledig gesloten zolang omwenteling 90 °, om afstandsbediening te vergemakkelijken.
5. Het gemakkelijke onderhoud, eenvoudige kogelklep, verbindingen is over het algemeen activiteiten, is de verwijderingsvervanging geschikter.
6. In volledig open of volledig gesloten, het verzegelen zullen de oppervlakte en de diëlektrische isolatiebal en de zetel, door de media, geen erosie van de klep het verzegelen oppervlakte veroorzaken.
Modelselectie
Volledige de Haven Drijvende Kogelklep van DIN 2PC
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
