Duurzaam flensterde kogelklep voor verschillende media en temperaturen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q41F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 pc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Triplexgevallen volgens verschillende kleppenstructuur |
| Levertijd: | 5~25 het Werkdagen |
| Betalingscondities: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500pcs/Mon |
|
Gedetailleerde informatie |
|||
| Materiaal: | Koolstofstaal | Zitting: | PTFE |
|---|---|---|---|
| Verbinding: | dubbele flens | Structuur: | Drijvende Bal |
| Druk: | 150 pond | Verwerkingstechnologie: | Casting |
Productomschrijving

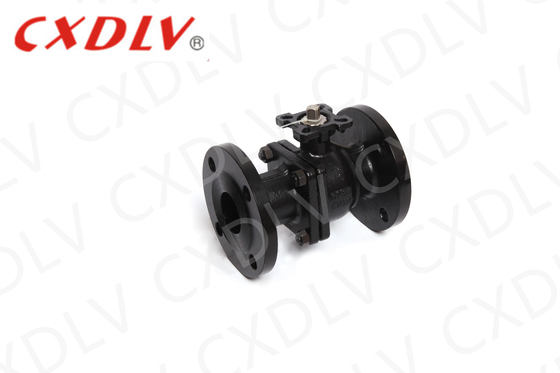

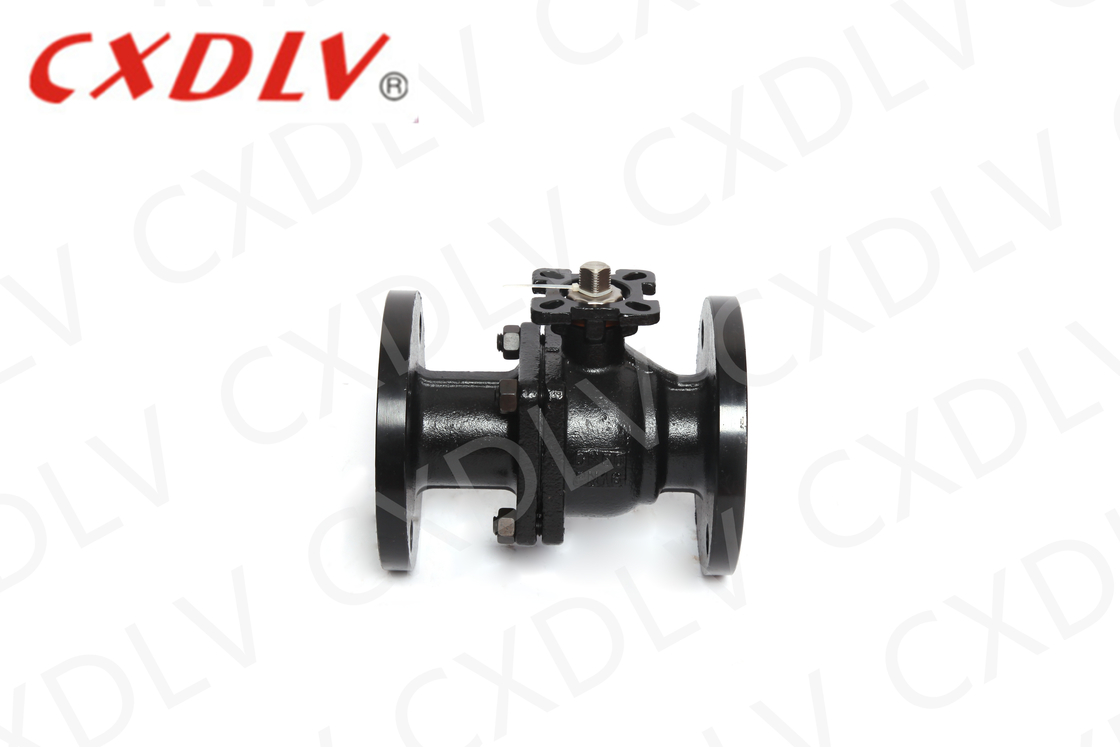

2PC WCB Floating Carbon Steel Ball Valve DN15 - DN200 PN16 Flanged Valve
Specificaties
Valve voor het gieten van kogels
Toepasselijke normen:
- Ontwerp en fabricage: ASME B16.5,API 608
- Verbinding: ASMEB16.5
- Brandbestendige test: API607 4e 1993
- Test en inspectie: API 598, API 6D
Groottebereik:
- 1/2" ~ 8" DN15 ~ DN200
Vermogen om te reageren
- ANSI 150LB 300LB PN16/25/40
Temperatuurbereik:
- 20 °C ~ 185 °C
| Tot: mm | ||||||||
| Druk | Grootte | φD | L | φE | φB | φC | T | f |
| Klasse 150 | Een halve inch. | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 inch. | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 inch. | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 inch. | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2 inch. | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3 cm | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4" | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6" | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8" | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
Toepassing
* Een breed scala aan toepassingen, van kleine tot enkele millimeter in diameter, grote meters, van hoog vacuüm tot hoge druk kunnen worden toegepast.
* De kogelkleppen worden veel gebruikt in de olie- en chemische industrie, in de elektriciteitsproductie, in papier, in de atoomenergie, in de luchtvaart, in raketten en in andere sectoren, maar ook in het dagelijks leven van de bevolking.
Voordeel van de kogelklep
1. Vierkante spindel voor een betere sterkte en meer oppervlakte contact voor de hand hefboom
2Volledig bewerkte en gepolijste natte gebieden
3Optioneel brandveilig en antistatisch
4. Spiegel afgewerkte bal voor strak afsluiten en lager werkend koppel
5- Steviger en beter bedieningsvriendelijke hendel
Modelkeuze
DIN 2PC Volpoort Floating Ball Valve
| Standaard | ANSI | GB | JIS | DIN |
| Druk | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Materiaal | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Hoogplatformmodel 2) Handle Model | |||
