Regelen of afsnijden van olie water gas pulp of fibro met wafer flens kogelklep
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | CXDLV |
| Certificering: | CE&ISO |
| Modelnummer: | Q71F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 pc |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Geschikte Triplexgevallen volgens verschillende kleppenstructuur |
| Levertijd: | 5~25 het Werkdagen |
| Betalingscondities: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Levering vermogen: | 500pcs/Mon |
|
Gedetailleerde informatie |
|||
| Materiaal van de klep: | WCB | Zitting: | PPL |
|---|---|---|---|
| Verpakking: | flexibel grafiet | Verbinding: | WAFELTJE |
| Grootte: | DN50 | Model: | Q71F |
Productomschrijving

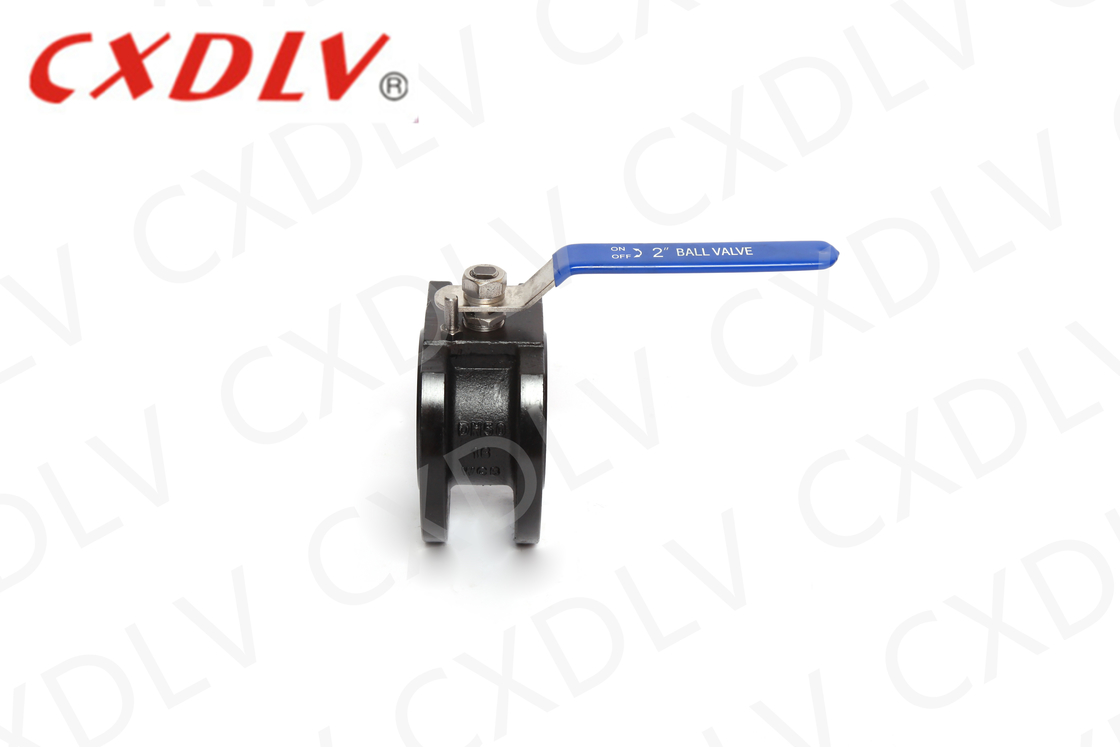

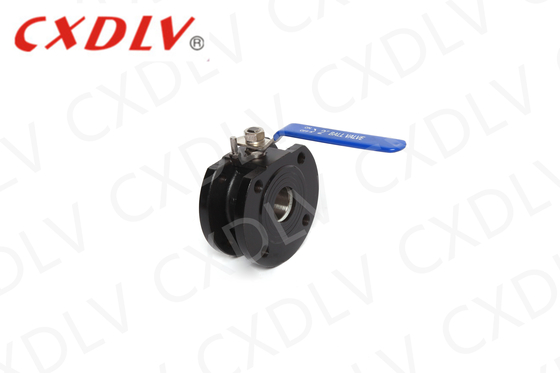

WCB Carbon Steel Wafer Thin Flanged Ball Valve met roestvrijstalen handvat
Productkenmerken
1PC Wafer Ball Valve
Toepasselijke normen:
- Ontwerp en fabricage: GB / T12237 / 1989
- Verbinding: JB / T79.
- Brandbestendige test: GB / T13927 - 1992
Groottebereik:
- DN15 ~ DN200
Nominale druk:
- 1,6 ~ 4,0 MPa
Temperatuurbereik:
- 20 °C ~ 350 °C
Wafer Ball Valve is een nieuwe generatie van ultra-korte flens afstand kogelklep ontwikkeld door de introductie van de Italiaanse technologie voor een gelokaliseerd ontwerp.met een breedte van niet meer dan 50 mmHet product heeft de kenmerken van compacte structuur, kleine afmetingen, licht gewicht en gemakkelijke installatie.
| Eenheid: mm | |||||
| Druk | Grootte | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Toepassing
Wafer Ball Valve kan op grote schaal worden gebruikt in aardolie, chemie, metallurgie, elektriciteitscentrale, lichte industrie en andere velden om automatisch olie, water, gas en pulp of vezelvloeistof aan te passen of af te snijden.
Sterkte
1Het unieke ontwerp van de excentrische maakt de wrijvingsloze transmissie tussen de afdichtingsoppervlakken mogelijk, wat de levensduur van de klep verlengt.
2De elastische stoel wordt gegenereerd door koppel.
3Het ingenieuze wigontwerp zorgt ervoor dat de klep een steeds strakere automatische afdichting heeft, met compenserende en nullekken tussen de afdichtingsoppervlakken.
4Kleine afmetingen, lichtgewicht, lichtgewicht en gemakkelijk te installeren.
5. Pneumatische en elektrische apparaten kunnen worden geconfigureerd volgens de vereisten van de gebruiker om te voldoen aan de behoeften van afstandsbediening en programmabesturing.
6Het vervangende stoelmateriaal kan op verschillende media worden aangebracht.
Modelkeuze
met een vermogen van niet meer dan 10 kW
| Model nr. | Werkdruk /Mpa |
Toepasselijke temperatuur /°C |
Toepasselijk medium |
| Q71F-16P | 1.6 | PTFE ≤ 150 PPL ≤ 250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Oxiderend corrosief medium | |
| Q71F-25Ti | 2.5 | Oxiderend corrosief medium |
